IPv6 DHCP en Windows Server 2019

¿Qué es IPv6 DHCP?

Dynamic Host Configuration Protocol (Protocolo de Configuración Dinámica de Host), es un protocolo de comunicación, es decir un protocolo cliente/servidor proporcionando la configuración de gestión de dispositivos.

Se divulgó en octubre de 1993, en el RFC 1531 como extensión del protocolo de Bootstrap (BOOTP), para 1997 sale el RFC 2131 DHCPv4, y para el DHCPv6 se publicó en el RFC 3315 y RFC 3633 adquiriendo un mecanismo de delegación de prefijo.

DHCPv6 utiliza UDP como transporte, los dispositivos clientes envían la solicitud al puerto 547 y como respuesta en el puerto 546.

¿Para qué sirve IPv6 DHCP?

Permite a los sysadmin vigilar y distribuir las direcciones IP en forma centralizadas o automáticamente, asignando y enviando una nueva IP.

Existen tres métodos de asignación de direccionamiento IP.

Manual o Estática: comúnmente utilizado para controlar la asignación de direcciones a cada dispositivo evitando que se conecten otros dispositivos.

Automático: la asignación de una dirección IP de carácter permanente a un dispositivo hasta que la libera por un tiempo determinado.

Dinámica: el procedimiento es la reutilización dinámica de las direcciones IP, cada dispositivo solicita su dirección IP al servidor cuando la NIC inicializa, de forma que se usa el concepto simple de un intervalo de tiempo controlado, facilitando la instalación de un nuevo dispositivo a la red.

Anotomía del protocolo DHCP

 URL: https://blog-de-samuel-guerra-gonzalez.webnode.es/blog/redes/servidor-dhcp/

Desarrollo

Recordaremos que para este servicio usaremos la metodología de tres pasos que consiste en instalar, configurar y comprobar.

Paso 1, Instalación del servicio IPv6 DHCP

Empecemos con esto, para hecho abrimos Administrador del servidor y damos en la pestaña de Administrar. Como se muestra en la imagen 1.

Imagen 1, Agregar roles y características.

Damos en Agregar roles y características, nos aparece otra nueva ventana donde nos ayuda un Asistente para agregar roles y características. Como se muestra en la imagen 2.

Imagen 2, Asistente de roles y característica.

Damos el botón de Siguiente, nuevamente nos aparece otra ventana, donde nos indica que Seleccione tipo de instalación, seleccionamos la primera instalación basada en características o en roles, como se ve en la imagen 3.

Imagen 3, Selección de tipo de instalación.

Damos en el botón de Siguiente, ahora muestra que Seleccionar servidor de destino, y seleccionamos la primera que dice Seleccionar un servidor del grupo de servidores. Como se muestra en la imagen 4.

Imagen 4, Seleccionar servidor de destino.

Damos al botón de Siguiente, posteriormente nos muestra ahora Seleccionar roles del servidor, que para nuestro caso será el Rol del Servidor DHCP, como se muestra en la imagen 5.

Imagen 5, Selección del servicio DHCP.

Una vez seleccionado el Rol, nos muestra otra ventana emergente, de la cual debemos de dar en el botón de Agregar características. Como se muestra en la imagen 6.

Imagen 6, Características requeridas.

Damos el botón de Siguiente, para que ahora nos muestre la Seleccionar características. Como se muestra la imagen 7.

Imagen 7, Seleccionar características.

Daremos al botón de Siguiente, en esta ocasión no seleccionamos nada, ya casi terminamos en la instalación, damos al botón Siguiente, como se muestra en la imagen 8.

Imagen 8, Servidor DHCP.

Para ello damos el botón Instalar, como se muestra en la imagen 9.

Imagen 9, Confirmar la instalación.

Esperamos a que termina la instalación y damos en el botón de Cerrar, hasta esta parte ya tenemos instalado el servicio de DHCP. Pasamos al segundo paso. Imagen 10.

Imagen 10, Progreso de la instalación.

Paso 2, Configuración del servicio IPv6 DHCP.

Ahora debemos de ir a la pestaña de Herramientas y buscar DHCP para abrirlo, como se muestra la imagen 11.

Imagen 11, configurar DHCP.

Deberemos abrir DHPC para realizar la configuración correspondiente, iremos a DHCP, serverm, IPv6, como se muestra en la imagen 12.

Imagen 12, Servicio DHCP.

Una vez seleccionado IPv6 daremos click derecho y nos muestra otro sub menú y seleccionamos Ámbito nuevo …, como se muestra en la imagen 13.

Imagen 13, Ámbito nuevo.

Ahora nos nuestra un Asistente para ámbito nuevo y nos ayudará en el proceso de configuración, daremos en el botón Siguiente, como se muestra en la imagen 14.

Imagen 14, Asistente para ámbito.

Posteriormente deberemos crear el Nombre de ámbito, para nuestro caso será en Nombre Red_local y Descripción Red, y damos al botón Siguiente, como se muestra en la imagen 15.

Imagen 15, Nombre del ámbito.

Posteriormente debemos de poner el Prefijo del ámbito, que para nuestro caso será, en el Prefijo 2001:db8:acad:1:: y damos al botón Siguiente, como se muestra en la imagen 16.

Imagen 16, Prefijo del ámbito.

Debemos ahora de Agregar exclusiones, para la Dirección IPv6 de inicio debemos de poner :10 y que para Dirección IPv6 Final debemos de poner :255, y damos al botón de Agregar, posteriormente al botón de Siguiente, como se muestra en la imagen 17.

Imagen 17, Agregado exclusiones.

Posteriormente debemos de configurar la Concesión del ámbito, en esta parte es el tiempo que terminará la solicitud del dispositivo con la dirección IP asignada al termino de ello le podrá asignar otra disponible, para nuestro caso dejamos todo como esta, y demos al botón Siguiente, como se muestra en la imagen 18.

Imagen 18, Concesión del ámbito.

Finalmente, y por default Activamos ámbito ahora damos al botón de Finalizar, como se muestra en la imagen 19.

Imagen 19, Finalización del ámbito.

Ya tenemos configurado al ámbito para el servicio de DHCP IPv6, como se muestra en la imagen 20.

Imagen 20, Configuración del ámbito.

Seleccionamos Ámbito [2001:db8:acad:1::] Red_local, como se muestra en la imagen 21.

Imagen 21, Ámbito finalizado.

Paso 3, Comprobación del servicio IPv6 DHCP.

Ahora debemos de hacer la comprobación, para ello usaremos otra máquina virtual con Windows 10 y ver que funciona el servidor DHCP IPv6.

Desde la máquina con Windows 10, abrimos cmd, para ello seleccionamos  Ejecutar como administrador, para tener los privilegios necesarios. Como se muestra en la imagen 22.

Imagen 22, CMD del sistema.

Nos abrirá una ventana de Administrador: Símbolo del sistema. Tecleamos el comando ipconfig, y nos nuestra la información, como se muestra en la imagen 23.

Imagen 23, Símbolo del sistema.

Ahora tecleamos ipconfig /renew6 para indicar que renueva la dirección IPv6 para el adaptador especificado. Como podemos ver ya nos dio una dirección IPv6 que para nuestro caso es 2001:db8:acad:1:68b2:b0ca:4f0b:3dae, y que con el comando hostname sabremos el nombre de nuestra máquina que es DESKTOP-5HH82TF, como se muestra en la imagen 24.

Imagen 24, Muestra dirección IPv6.

Ahora comprobamos en nuestro servidor DHCP de IPv6. Seleccionamos Conexiones de direcciones, y podemos observar que ya tenemos a la máquina cliente en la lista, como se muestra en la imagen 25.

Imagen 25, Agregado de

Hasta aquí terminaríamos pero vamos a ir más, que paso que tu jefe te dice que necesita una IPv6 única que nadie la tenga más que él y las vacas sagradas :P

Entonces debemos de reservar la dirección IPv6 para nuestro caso será 2001:db8:acad:1::1:200.

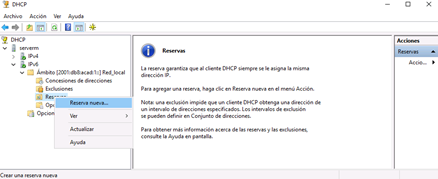

Para ellos seleccionamos Reservas damos click derecho y seleccionamos Reserva nueva …, como se muestra en la imagen 26.

Imagen 26, Reserva nueva.

Ahora debemos de regresar al cliente Windows 10 y tecleamos el comando ipconfig /all, para que nos muestra toda la información de la configuración. Como se muestra en la imagen 27.

Imagen 27, Muestra toda la configuración.

Seleccionamos el IAID DHCPv6 que para nuestro caso es 50337117, y DUID de cliente DHCPv6 que es 0001000124358f3900155d006807, lo pegamos en el servidor DHCPv6 posteriormente al botón de Agregar, como se muestra en la imagen 28.

Imagen 28, Nueva Reservación de IPv6.

Una vez Agregado damos al botón Cerrar, como se muestra en la imagen 29.

Imagen 29, Ya se reservó IPv6.

Podemos observar que ya tenemos agregado Jefe en la parte de Reserva, como se muestra en la imagen 30.

Imagen 30, Agregado de jefe.

Finalmente regresamos al cliente de Windows 10 y ahora tecleamos el comando ipconfig /renew6, para reanudar nuestra nueva IPv6. Como se muestra en la imagen 31.

Imagen 31, comprobación de la IPv6.

Espero le guste tanto como mí J.



Ahora hay vídeo.

Y gracias a chock morris por dejarme escribir este post.

Autor: remarh
